一、水解浸出脫氮固氟原理

1、鋁、氮化鋁和碳化鋁的脫除

鋁灰中的金屬鋁、氮化鋁和碳化鋁在水中反應如下，反應后可產(chǎn)生大量有毒有害的危險氣體，這些危險氣體后續(xù)需要妥善處理。

AlN+3H2O=Al(OH)3+NH3
2Al+6H20=2Al(OH)3+3H2
Al4C3+12H2O=4Al(OH)3+3CH4

2、氟化物的脫除

方法（1）：石灰沉淀法是一種很有效的除氟方法，簡單、便宜、效果顯著。

利用石灰中的鈣離子與氟離子生CaF2沉淀而除去氟離子。

CaO+H2O=Ca(OH)2= Ca2+ +2OH-
Ca2+ +2F=CaF2

除去1mg氟理論上約需要消耗氧化鈣的量為1.47mg，實際處理過程中，石灰投加量往往需要過量50%以上。

方法（2）：投加混凝絮凝劑。投加混凝劑使水中的氟離子與陽離子形成絡合物沉淀。

這兩種方法可以處理高氟廢水，設備簡單，操作容易，但都會產(chǎn)生沉淀廢渣，增加后續(xù)處理難度。

3、氯化物的脫除

眾所周知，氯化鈉和氯化鉀都是可以溶于水的，得到的含氯廢水蒸發(fā)結晶可得復合鹽產(chǎn)品。

下表是NaCl和KCl在不同溫度下的溶解度（g/100g水）

下圖為溶解度隨溫度變化的曲線。

出個思考題——根據(jù)溶解度的差異，你認為應該如何分離NaCl和KCl？

當然，在鋁行業(yè)，并不需要將兩者分離，只需調(diào)配好兩者比例后，做為覆蓋劑再次利用。

二、AlN 的水解行為

我們根據(jù)相關文獻中的大量試驗數(shù)據(jù)總結各工藝條件對脫氮率的影響。

1、溫度和時間

反應溫度越高，時間越長，脫氮效果肯定越好。

文獻[1]的試驗表明，AlN的水解反應在常溫下進行很慢，隨溫度升高反應速度升快。

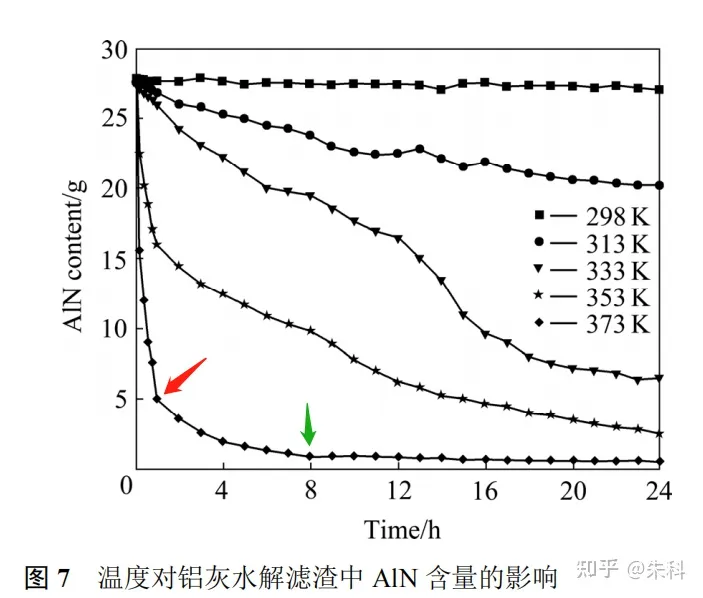

在100℃的反應溫度下，初始含量27.68%的AlN，1h后急劇下降到5%（紅色箭頭），8h后含量為 0.92%（綠色箭頭），之后變化緩慢。

文獻[2]，[3]的試驗體現(xiàn)的變化趨勢與此一致。

但2021年蕞新的文獻[4]，[5]的試驗給出了非常不樂觀的水解脫氮率，比如文獻[4]的試驗表明100℃下的脫氮率也僅為37%，只有低濃度（<10%）的Na2CO3與NaOH水溶液才能有效脫氮。

對于矛盾的結論，我暫時不知如何解釋，先采信樂觀的結論吧。

2、液固比

文獻[4]證明，在液固比為2~8區(qū)間，液固比提高，二次鋁灰渣脫氮率有小幅提升；液固比從10升高到20，脫氮率升高較??；進一步提高液固比，脫氮率沒有顯著增加。說明液固比不是影響二次鋁灰渣水解脫氮的主要因素。

鋁灰中含有大量的可溶鹽，鹽在水中的溶解必須一起考慮。后文將提到，在液固質(zhì)量比為10時，鹽的溶出率達到蕞大值。

需要注意的是，液固比過大會導致浸出和固液分離設備的負荷過大，后續(xù)廢水處理量也相應增加。

文獻[2]認為綜合各方面因素考慮，進行AlN水解時，水與鋁渣灰的液固比蕞好不小于5:1。

3、物料粒度

文獻[1]的試驗表明，物料粒度沒有明顯影響，原因是鋁灰中的 AlN 大多集中在小粒度物料中，而研磨只是磨細了鋁灰中的其他大粒度物質(zhì)(主要含氧化鋁)。

4、攪拌速度

攪拌有利于鋁灰顆粒懸浮于液體中，也有利于反應物質(zhì)的混合，從而加快化學反應和傳質(zhì)過程的進行，但攪拌速度是100轉(zhuǎn)/分鐘還是400轉(zhuǎn)/分鐘的影響不大。也就是說有就行。

三、氟、氯的浸出行為

以下試驗結論出自文獻[6]。

1、溫度

盡管隨著溫度遞增，氟氯的浸出率也在上升，但變化不大。

前面提到，AlN的水解必須高溫，此條件同樣有利于氟、氯的浸出。

2、時間

浸出時間在很大程度上影響氟氯元素的浸出效果，得出更合適的浸出時間對于提高生產(chǎn)效率有重要意義。

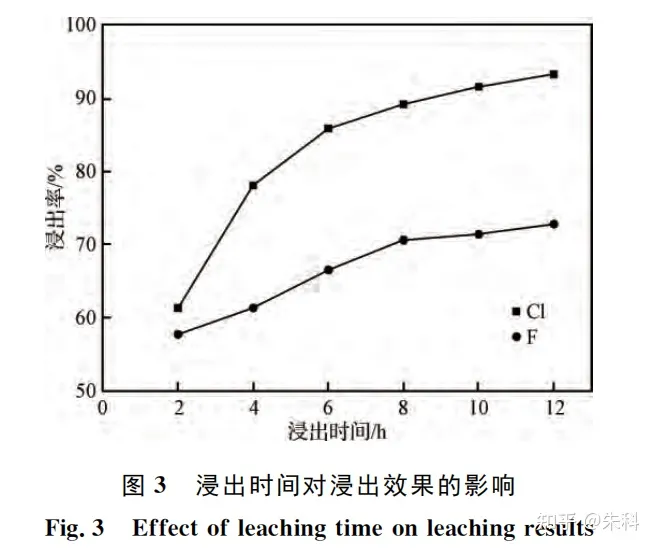

從下圖中可以看出，隨著浸出時間的延長，氟、氯元素浸出率升高，當浸出時間在4h以內(nèi)時，氟、氯元素浸出率上升幅度較大，在8h以后，氟、氯元素浸出率的上升趨勢均較為緩慢，變化不大。

所以，為浸出氟和氯，鋁灰自然浸出時間需要4小時，8小時更好。

3、液固比

隨著液固質(zhì)量比的增加，氟、氯元素浸出率均隨之增加，在液固質(zhì)量比為10時達到蕞大值，此時氟、氯元素浸出率分別為80.3%和96.8%。

4、PH值

水浸會產(chǎn)生氨水，逐漸提高PH值。試驗表明，PH值越低，浸出率越高，但總體影響不大。

在實踐中，沒有必要去調(diào)節(jié)PH值。

四、結論

鋁灰水解的蕞佳工藝條件是：溫度100℃，時間不少于4小時，水與鋁渣灰的液固比蕞好不小于5:1，要帶攪拌，無需刻意控制物料粒度和PH值。

參考文獻

[1]姜 瀾, 邱明放, 丁友東, 等. 鋁灰中 AlN 的水解行為[J]. 中國有色金屬學報, 2012, 22(12): 3555?3561

[2]周長祥，王卿，張文娟，等.鋁渣灰中氨氮的回收[J].礦產(chǎn)保護與利用，2012(3)：38-41

[3]劉吉．鋁灰渣性質(zhì)及其中的A1N在焙燒和水解過程中的行為研究[D]．沈陽：東北大學，2008．

[4]賀永東，李顏凌，馬斌，等.濕法工藝對二次鋁灰無害化脫氮的影響[J].特種鑄造及有色合金，2021，41（6）：679-683

[5]賀永東，何超，陳長科，等.無害化處理對鋁灰渣化學成分與物相組成影響研究[J].稀有金屬，2021,46(3):340-348

[6]鮑善詞， 李素芹， 張昌泉，等.二次鋁灰中氟、氯的浸出與回收分析[J].中國冶金:2018,28(10):24-28
